Вакуумный солнечный коллектор

   Вакуумный солнечный  коллектор обеспечивает сбор солнечного излучения в любую погоду, вне зависимости от внешней температуры. Коэффициент поглощения  энергии таких коллекторов составляет 95%.
   Преимуществом вакуумных солнечных коллекторов  перед другими моделями,  является непосредственно конструкция самой стеклянной трубки. Она выполнена  из прочного ударостойкого боросиликатного стекла, выдерживающая  удары града размером до 30 мм. Внутри трубки образован вакуум, а как известно вакуум является отличным теплоизолятором.
  Именно благодаря такой эффективной конструкции вакуумный солнечный коллектор обладает высокой продуктивностью в условиях    умеренного и холодного климата круглый год, что особенно актуально при использовании его в нашей стране.

Устройство вакуумного солнечного коллектора

          Вакуумный солнечный коллектор состоит из трёх главных частей:

1) Манифолд — устройство, в котором        происходит передача тепловой энергии от вакуумной  тепловой трубки к теплоносителю.

2) Вакуумная трубка.

3)  Рама.

     Компания «Фрунзе Солар» предлагает наиболее передовые модели вакуумных солнечных коллекторов с двумя видами трубок: Heat Pipe  и Super Heat Pipe.

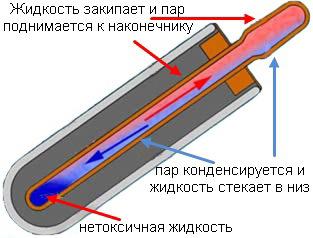

Принцип работы трубки Heat Pipe:

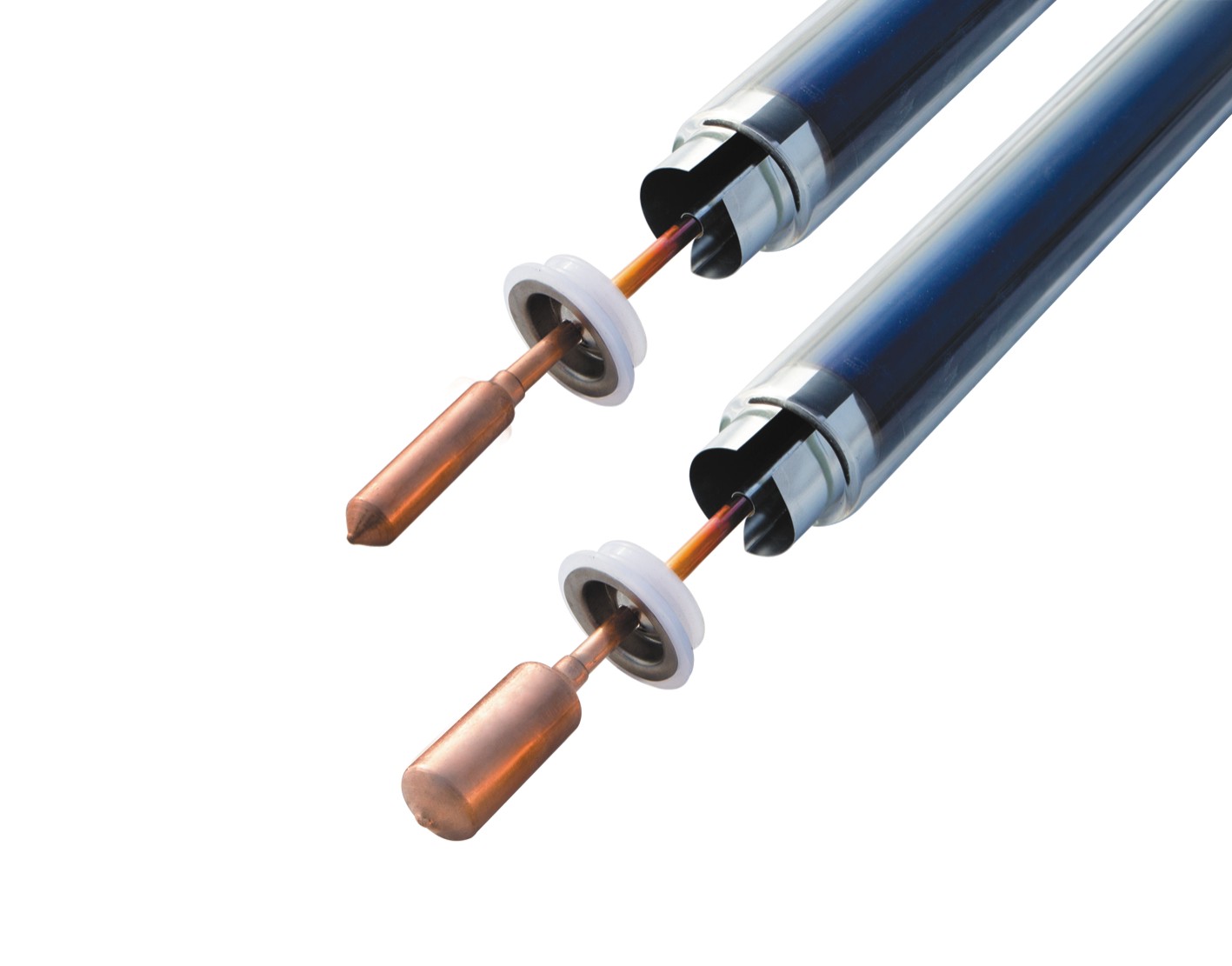

   Вакуумный солнечный коллектор  с трубкой Heat Pipe наиболее распространённая модель  в нашей стране, довольно простая в монтаже и эксплуатации. По факту одна трубка вставлена в другую с большим диаметром и между ними образован вакуум.

   Внутренняя часть вакуумной  трубки   покрыта высокоселективным  поглощающим покрытием, которое обеспечивает эффективный сбор прямых и рассеянных солнечный лучей, а также инфракрасного излучения. Поглощённая солнечная энергия  нагревает теплопроводную медную трубку,   встроенную во внутрь вакуумной.  На дне тепловая медной трубки  находится специальная легкоиспаряющая жидкость, которая при  нагреве быстро закипает, превращается в пар и поднимается в верхнюю часть трубки (конденсатор), где отдаёт   своё тепло теплоносителю. Пар, отдав свою тепловую энергию, превращается в  конденсат и снова перетекает в нижнюю часть трубки, такая цикличность повторяется снова и снова.
Стеклянные трубки вакуумных коллекторов позволяют солнечным лучам всегда падать на приёмную поверхность медных трубок под прямым углом и обладают низкой отбивающей способностью, соответственно коллектор работает эффективно в любое время дня.  При оптимальных условиях температура внутри  трубки может достигать 380º С, при этом не возникает никакой опасности и  вреда самому коллектору.

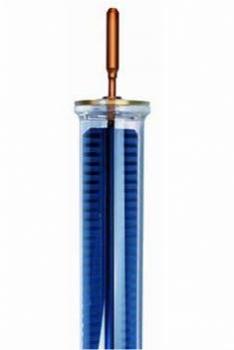

Принцип работы трубки  Super Heat Pipe:

      Вакуумный солнечный коллектор с трубкой Super Heat Pipe является более сложным и дорогим типом коллектора. Внутри прозрачной вакуумной трубки устанавливается плоская поглощающая пластина соединенная с тепловым стержнем.. Имеет больший диаметр (70мм.) и, соответственно, площадь поглощающей поверхности.  Принцип работы тепловой трубки аналогичен с трубкой Heat Pipe. Отличительными особенностями  является высокая тепловая эффективность и наибольшая быстрота запуска. То есть, старт теплоотдачи энергии теплоносителю до 20 раз быстрее ( в течении 30 секунд). Это очень эффективно при переменной облачности и в  пасмурную погоду.

Сферы применения:

   Так как период эффективной работы  вакуумного солнечного коллектора круглогодичный, применять их можно практически на всех объектах, где существует потребность в горячем водоснабжение. Можно выделить наиболее оптимальные объекты,  для применения вакуумных коллекторов:

    - Бассейны;
    - Строительные городки;
    - Производственные помещения;
    - Теплицы;
    - Частные дома;
    - Дачи;
    - Коттеджи;
    - АЗС;
    - Рестораны;
    - Детские садики, школы;
    - Оздоровительные комплексы;
    - Гостиницы;
    - Кафе.

Чем  больше расход воды и необходимость её подогревать, тем быстрее система окупится и начнёт приносить прибыль в виде   сэкономленных средств.

Использование вакуумного солнечного коллектора существенно снизит потребление энергоносителей для   получения горячего водоснабжения, соответственно значительно снизится затратная часть на оплату  традиционных источников энергии. Так же появится защищённость от перебоев в снабжении традиционных источников энергии, независимость от коммунальных служб и попросту, Вы станете обладателем экологически чистого источника   тепловой энергии.
