Вакуумный солнечный коллектор JX SPС-30(3) (для плоской крыши)

Вакуумный солнечный коллектор JX SPС-30(3) укомплектован 30 вакуумными трубками типа Heat Pipe с диаметром конденсатора 14 мм. Предназначен для установки на плоской  крыше.

     Вакуумный солнечный коллектор JX SPС-30(3) за счёт меньшего диаметра конденсатора и ёмкости теплообменника рекомендован к использованию в южных регионах нашей страны с более солнечным и мягким климатом.

По своему устройству и принципу работы совершенно не отличаеться от коллекторов серии JX SPС(1). По факту одна трубка вставлена в другую с большим диаметром и между ними образован вакуум. Внутренняя часть вакуумной трубки покрыта высокоселективным поглощающим покрытием, которое обеспечивает эффективный сбор прямых и рассеянных солнечный лучей.

     Главным предназначением для данной установки является  подогрев воды в различных системах  и, как правило, используется в виде основного или дополнительного нагревателя в системе горячего водоснабжения.

Монтажная рама для плоской крыши:

Рама для плоской крыши имеет возможность регулировать угол наклона коллектора. Оптимальный угол наклона для максимально эффективной работы солнечного коллектора - 45 градусов.

Рама выполнена из оцинкованного металла с порошковой покраской, что обеспечивает длительный срок службы и качественную защиту от коррозии.

Устройство вакуумной трубки солнечного коллектора JX SPС-30 (3)

Вакуумная   солнечная   трубка состоит из следующих компонентов:

     - вакуумная трубка;
     - медная тепловая трубка;
     - алюминиевое ребро;
     - герметичная   уплотнительная;
     - прокладка;

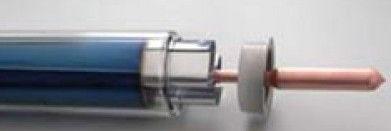

     Вакуумная трубка

Технические Характеристики:


Тип трубки: Heat Pipe;

Количество трубок, шт: 30;

Общая площадь, м2:  4,63;

Площадь поглощения, м2: 2,82;

Длина трубки, мм: 1800;

Тип покрытия:  Al-N/SS/Cu ;

Диаметр конденсатора, мм: 14;

  Параметри:

Размеры В * Ш, мм: 2290×2020;

Вес, кг: 120 кг;

Максимальное рабочее давление, bar: 6;

Максимальная температура, ℃: 250;
