Термосифонный солнечный коллектор с интегрированным баком по праву называется сезонной системой. Его применение возможно только в тёплое время года в период с апреля по октябрь. Отлично подходят для курортных сезонных гостиниц, пансионатов, турбаз, бассейнов, летних душевых, частных домов. Они имеют дешёвую стоимость, очень просты в монтаже и эксплуатации.
Устройство термосифонной системы:
Термосифонная солнечная система состоит из трёх составляющих:
1) Вакуумные трубки;
2) Накопительный бак.
3) Рама.
Вся система имеет вид как единого монолитного устройства. Вакуумные трубки устанавливаются непосредственно в бак накопитель. Сам бак системы состоит из двух баков: внутреннего и внешнего. Между ними существует пространство, которое заполняется специальным полиуретановым теплоизоляционным материалом. Благодаря данному материалу теплопотери существенной снижены.
Принцип работы:

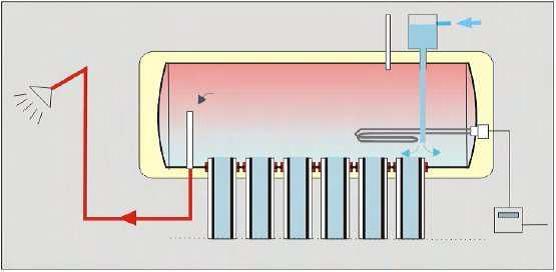

Принцип работы термосифонного солнечного коллектора так же очень прост. Он работает по принципу естественной конвекции, то есть, вода, находясь в трубке солнечного коллектора, нагревается и поднимается вверх накопительного бака, соответственно холодная вода опускается вниз в трубку коллектора, и такая цикличность происходит постоянно на протяжении всего сезона.
Сама вакуумная труба состоит из двух стеклянных труб. По факту одна трубка вставлена в другую с большим диаметром и между ними образован вакуум. Обе трубки выполнены из сверхпрочного боросиликатного стекла. Внутренняя часть вакуумной трубки покрыта высоселективным поглощающим покрытием, которое обеспечивает эффективный сбор прямых и рассеянных солнечный лучей, а также инфракрасного излучения.
В зимний период времени система эксплуатироваться не может, трубки необходимо снимать, воду сливать, а систему консервировать до тёплых времён.
Сферы применения:
Так как период работы у термосифонной солнечной системы сезонный и стоимость относительно низкая, применять их рекомендуется на объектах с повышенной активностью именно в теплое время года:
• Курортные сезонные гостиницы;
• Пансионаты;
• Турбазы;
• Бассейны;
• Летние душевые частных владений;
• Летние кафе;
За счёт своей простоты в монтаже и эксплуатации, внедрить систему ни составит ни какого труда. Объект получит постоянное снабжение горячей водой и существенно снизит потребление традиционных источников энергии на подогрев воды.
СКАЧАТЬ ИНСТРУКЦИЮ ТЕРМОСИФОННОГО СОЛНЕЧНОГО КОЛЛЕКТОРА JX-NP SWS
Термосифонная система JX-NP SWH 15
