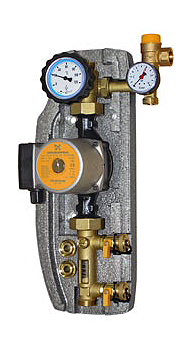

Насосная группа для гелиотермальных систем ES1 обеспечивает и регулирует циркуляцию теплоносителя на основе пропиленгликоля между солнечными коллекторами и баком накопителем.
Группа состоит из циркуляционного насоса, элементов для измерения параметров системы (манометр и термометр), регулирующих элементов (расходомер с балансировочным вентилем), элементов безопасности (клапан сброса избыточного давления), а так же дополнительных сервисных соединений (штуцеры для закачки и слива теплоносителя и выход под соединение расширительного бака).
Технические характеристики станции ES1
Геометрические размеры | 420 x 200 x 150 |
Материал | латунь |
Диапазон рабочих температур | -30⁰C -100⁰C; кратковременно -160⁰C |
Максимальное рабочее давление | 6 bar |
Доступные расходомеры | 1-6 л/мин и 2-12 л/мин |
Диапазон измерение манометра | 1-10 бар |
Диапазон измерение термометра | 0-100⁰C |
Присоединительные выходы | 3/4" НР |
Циркуляционный насос | Grundfos Solar 15-65 (PM2) |
Длина циркуляционного насоса | 130 мм |
Электрическая сеть и питание | 220В, 50Гц |
Изоляция и корпус | EPP и EPDM |
Рабочие жидкости | Вода и растворы гликолей |

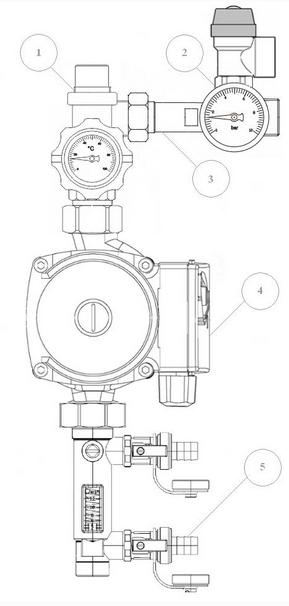

Схема насосной группы ES1
1) Кран шаровый с термометром 100 °C
2) Предохранительный клапан 6 бар
3) Группа с манометром
4) Циркуляционный насос GRUNDFOS Solar 15-65 (PM2)
5) Штуцеры для закачки и слива теплоносителя
