Сборка и монтаж термосифонного солнечного коллектора JX-NP SWH.
Сборка термосифонного солнечного коллектора начинается с рамы.
Примечание: Перед началом сборки термосифонного солнечного коллектора предварительно приготовьте мыльный раствор.
Первоначально к треугольному держателю прикрутите заднюю и переднюю опоры (Рис.1). Затем к скрученным опорам прикручиваете боковую поперечную планку. Данную операцию проделываете для правой и левой сторон.

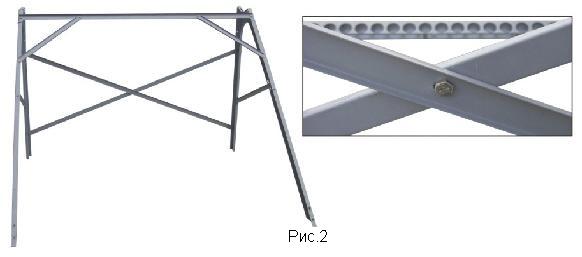

Cледующим шагом необходимо прикрутить задние поперечные крестообразные планки (Рис.2). Теперь прикручиваем треугольные держатели спереди.
Прикручиваем заднюю поперечину и нижний держатель вакуумных трубок (Рис. 3). Теперь рама в полном сборе, необходимо прикрутить крепёжные лапы.
Заметка!!! Не затягивайте все гайки пока не установите вакуумные трубки!!!
Приступаем к установке накопительного бака.

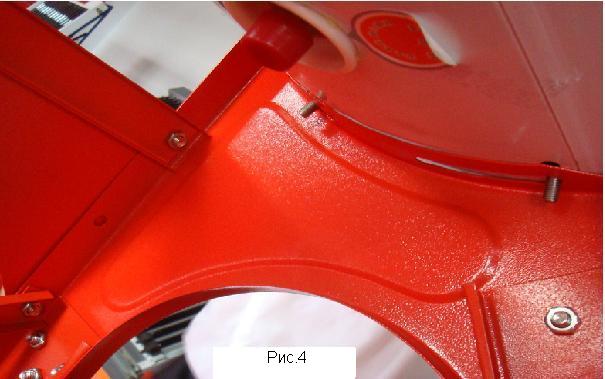

Достаём накопительный бак из упаковочной коробки. Болтами на баке необходимо попасть в пазы на раме (Рис. 4). Убедитесь, что отверстия для вакуумных трубок находятся лицом вперёд и находятся напротив отверстий нижнего держателя вакуумных трубок.
После сборки рамы и накопительного бака приступаем к монтажу вакуумных трубок.
Монтаж вакуумных трубок
Сверху на вакуумную трубку одеваем резиновый уплотнитель (Рис. 5). В нижнюю часть трубки одеваем силиконовый держатель (Рис. 6). Теперь необходимо смазать верхнюю часть трубки мыльным раствором и вращающими движениями углубляем трубку в отверстии накопительного бака примерно на 10-15 см. Круговые движения проделываем до тех пор, пока не появится возможность вставить нижнюю часть трубки в нижний держатель. Теперь возвратным направлением фиксируем вакуумную трубку в нижний держатель.

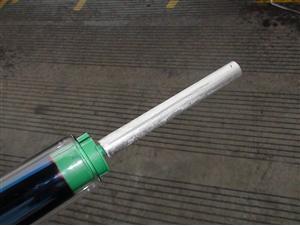

Проделываем вышеописанную процедуру для всех трубок, за исключением последней. В последнюю трубку необходимо вставить магниевый анод (Рис.7, Рис. 8).
Рис. 6 Рис. 7 Рис. 8
После того как магниевый анод вставили в вакуумную трубку необходимо проделать туже операцию, что и с предыдущими трубками, то есть вставить её в отверстие накопительного бака Рис.8).
Термосифонный солнечный коллектор должен быть установлен в том месте где беспрепятственно сможет поглощать солнечное излучение. Корпус солнечного коллектора устанавливайте в южном направлении.
Перед заполнением системы водой тщательно проверьте места крепления коллектора к крыше, а так же затяните все гайки. После того как убедись, что всё в норме, приступаем к заполнению коллектора водой.
Важно!!! Не наполняйте систему водой, если вакуумные трубки находились под открытыми солнечными лучами не изолированными ( не накрытые брезентом, не прозрачной плёнкой, плотной тканью и т.д.). Трубки могу нагреться для высокой температуры и при контакте с холодной водой попросту потрескаться.
СКАЧАТЬ ИНСТРУКЦИЮ ДЛЯ ТЕРМОСИФОННОГО СОЛНЕЧНОГО КОЛЛЕКТОРА СЕРИИ JX-NP SWH.
